Ця покрокова інструкція показує, як підключити та налаштувати Teltonika FMB920 у правильному порядку: спершу підготувати SIM-картку, потім налаштувати трекер «на столі» й перевірити його у Wialon — і лише наприкінці встановлювати в транспорт. Саме так ми робимо у своєму сервісному центрі: це дозволяє виявити проблему (мертва SIM, помилка конфігурації) ще до монтажу.

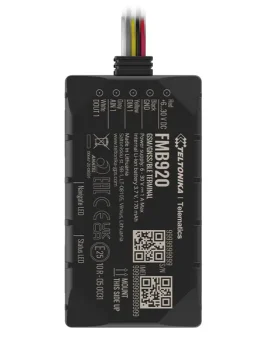

– Трекер Teltonika FMB920
– Активована Micro-SIM (2G, бажано тариф для пристроїв — M2M/IoT, PIN вимкнено)
– Параметри підключення: APN оператора, домен і порт вашого сервера моніторингу
– Пластиковий інструмент для кришки, провід, запобіжник 3 А
Порядок підключення: 5 кроків
Спершу — коротка карта дій. Деталі кожного етапу — у розділах нижче. Порядок не випадковий: трекер спочатку повністю готуємо й перевіряємо, а монтаж в авто робимо останнім, коли впевнені, що все працює.
Активуйте картку в оператора й переконайтеся, що вона працює та має інтернет-пакет. PIN-код вимкніть. Усі маніпуляції з SIM — до встановлення в трекер.
Зніміть кришку, вставте Micro-SIM зрізаним кутом до слота. Робіть це тільки коли трекер повністю знеструмлено (зовнішнє живлення і резервний акумулятор відключені).
Подайте живлення (на столі/стенді достатньо плюса й маси) і надішліть SMS-команду з параметрами сервера та APN.
Переконайтеся, що трекер вийшов на зв’язок і у вашому моніторингу з’явилася актуальна точка. Першу реєстрацію робіть під відкритим небом.
Аж тепер — монтаж в авто: живлення, запалення, заземлення та розміщення антен (детально нижче).
Перевагу такого порядку ми бачимо щодня: якщо SIM мертва, не та або стоїть із перекосом — це з’ясовується ще «на столі», а не після того, як трекер уже захований під панель.
SIM-карта: активація та встановлення
Оскільки FMB920 — 2G-трекер, дивіться на покриття 2G обраного оператора в зоні роботи. Бажано брати картку з тарифу для пристроїв (M2M / IoT) — вони дешевші, і оператор не відключить її за «нецільове використання». Параметри мобільного інтернету розбираємо окремо — посилання наприкінці.
З того, що рекомендуємо станом на зараз, найзручніший варіант — SIM-картка Vodafone з оплатою за рік: одна оплата раз на рік замість стеження за щомісячним балансом, плюс стабільне покриття для трекера.
Сім карта для GPS трекера - Vodafone (з оплатою на рік)570 ₴SIM ставиться під задньою кришкою, поряд із роз’ємом резервного акумулятора, зрізаним кутом уперед до слота, з вимкненим PIN-кодом.
Micro-SIM можна вставляти або виймати лише коли пристрій повністю знеструмлено — відключено і зовнішнє живлення, і резервний акумулятор. Це правило стосується всіх трекерів, не лише цієї моделі: інакше картку можна пошкодити, або пристрій її не побачить.
Налаштування по SMS
Для старту достатньо внести параметри сервера моніторингу та оператора (APN, домен, порт) — решта заводських значень, за словами виробника, мають оптимальні значення (як ми їх донастроюємо — далі).
setparam 2001:APN;2002:APN_username;2003:APN_password;2004:Domain;2005:Port;2006:0Два пробіли на початку рядка (перед setparam) потрібні — це порожні логін і пароль, із заводу вони не задані. Виділяючи команду для копіювання, захопіть рядок повністю від початку, разом із цими пробілами.
- 2001 — APN мобільної мережі
- 2002 — APN username (порожньо, якщо не використовується)
- 2003 — APN password (порожньо, якщо не використовується)
- 2004 — домен сервера системи моніторингу
- 2005 — порт сервера
- 2006 — протокол: 0 — TCP, 1 — UDP
Якщо всі параметри внесено правильно, трекер надішле SMS-підтвердження й почне передачу даних. Параметри APN для українських операторів розібрані у статті що таке APN і як його налаштувати.
Перед текстом setparam обов’язково поставте два пробіли — це порожні логін і пароль для SMS-налаштування (із заводу не задані). Між параметрами та значеннями пробілів не ставте.
Як трекер пише дані: заводські та наш базовий підхід
За заводськими налаштуваннями FMB920 фіксує точку в русі, якщо минуло 300 секунд, курс змінився на 10°, проїхано 100 метрів або швидкість змінилася понад 10 км/год; на стоянці — кожні 120 секунд, а коли авто стоїть із вимкненим запаленням — раз на годину. Рух визначається акселерометром, а запалення за замовчуванням — програмно: напругу бортмережі в межах 13,2–30 В трекер трактує як працюючий двигун (це поріг визначення запалення, окремий від діапазону живлення 6–30 В).
Заводські значення узагальнені, тож у сервісі ми донастроюємо трекер під задачу. Базовий підхід — зменшити обсяг даних по SIM (менше трафіку й зайвих точок), зберігши детальний маршрут там, де він потрібен. Орієнтовні базові параметри, що працюють разом: запис при зміні курсу на 5° (детально ловить повороти), кожні ~500 м на прямих ділянках і кожні ~60 секунд. Писати точку кожні 100 м на прямій немає сенсу — це лише накопичує зайве; натомість 5° дає детальну геометрію повороту. Це базовий орієнтир — фактичні значення залежать від кейсу (інколи потрібні й проміжні точки). Те саме з логікою стоянки й зупинок — налаштовуємо індивідуально.
Перевірка роботи у Wialon
Перш ніж нести трекер на авто — переконайтеся, що він працює. Ознаки норми: прийшло SMS-підтвердження параметрів, а на платформі моніторингу з’явилася актуальна точка з координатами. Першу реєстрацію робіть під відкритим небом — так сигнал супутників ловиться швидше. Якщо точка не з’являється — проблема виявлена тут, «на столі», а не після монтажу.
Часто трекер монтують у гаражі чи боксі — особливо в мороз або спеку, коли авто заганяють під дах. У закритому приміщенні сигнал супутників не проходить крізь перекриття й метал, тому пристрій не визначає позицію. Навіть після виїзду надвір перші хвилини точки може не бути. Перевірений спосіб «розбудити» трекер — проїхати 500–1000 м: від руху спрацьовує акселерометр, і пристрій активніше шукає супутники. Зрідка допомагає перезавантаження живленням.
Встановлення в транспорт
Схема та опис контактів
FMB920 під’єднується до бортової мережі через 5-контактний роз’єм. Колір дроту відповідає призначенню контакту:
| Контакт | Назва | Колір дроту | Опис |
|---|---|---|---|
| 1 | VCC (6–30 В) DC (+) | Червоний | Постійне живлення (+), від 6 до 30 В |
| 2 | GND (–) | Чорний | Контакт заземлення (–) |
| 3 | DIN1 | Жовтий | Цифровий вхід 1, зарезервовано під запалення (реагує на появу +) |
| 4 | AIN1 | Сірий | Аналоговий вхід 1, діапазон 0–30 В DC |
| 5 | DOUT1 | Білий | Цифровий вихід, відкритий колектор, макс. 0,5 А DC |
Мінімально для роботи достатньо живлення: червоний — до плюса, чорний — до маси. Запалення (жовтий, DIN1) необов’язкове, але рекомендоване — підвищує точність маршруту й економить акумулятор на стоянці.
Живлення
- Підключайте живлення (GND і POWER) безпосередньо до клем акумулятора — точка з найнижчим опором. Альтернатива — основний кабель у блоці запобіжників.
- Використовуйте зовнішній запобіжник 3 А, 125 В.
- Переконайтеся, що живлення лишається після того, як бортовий комп’ютер перейде у сон (5–30 хвилин залежно від авто).
Запалення: фізично надійніше за програмне
Запалення можна визначати двома способами, і вони не рівноцінні.
Фізичне підключення жовтого дроту (DIN1) до кола, де з’являється «+» при увімкненому запаленні (наприклад, від замка запалювання), надійніше, ніж програмне визначення за напругою бортової мережі. FMB920 (як і багато моделей Teltonika) вміє визначати запалення програмно, але цей поріг напруги влітку зміщується — звідси хибні спрацювання. Якщо клієнту критична точність мотогодин (скільки реально працював двигун) — підключайте запалення лише фізично; програмний варіант — тільки за відсутності альтернативи й з розумінням ризику. Особливо обережно на старих авто, де напруга бортової мережі «гуляє» під час запуску й роботи.
Заземлення та розміщення
- Провід заземлення кріпіть до рами або кузова; зачистіть фарбу для контакту, використайте роз’єм-петлю під болт.
- FMB920 має внутрішні антени GNSS і GSM — встановлюйте написами до неба (до скла), не перекриваючи металом. Добре підходить місце під пластиковою панеллю за лобовим склом.
- Тримайте трекер щонайменше за 30 см від аудіосистеми; жорстко закріпіть стрічкою або хомутами — вібрація погіршує точність.
Підключення маси (GND) у довільну точку кузова неприпустиме — потенціали на лінії GND стануть непередбачуваними, що може призвести до нестабільної роботи й навіть виходу FMB920 з ладу. Використовуйте клему акумулятора або штатну точку GND бортової мережі.
Купити Teltonika FMB920
Teltonika FMB920 - GPS трекер Оригінальна ціна: 1890 ₴.1750 ₴Поточна ціна: 1750 ₴.Поширені запитання
У якому порядку підключати й налаштовувати FMB920?
Спершу підготуйте SIM (активуйте, вимкніть PIN), вставте її у знеструмлений трекер, підключіть живлення й налаштуйте по SMS, перевірте роботу у Wialon — і лише потім встановлюйте в транспорт. Так проблема (мертва SIM, помилка конфігурації) виявляється до монтажу.
Чому запалення краще підключати фізично, а не програмно?
Програмне визначення за напругою бортової мережі має поріг, який влітку зміщується, що дає хибні спрацювання. Фізичний дріт на «+» від запалення стабільніший. Якщо важлива точність мотогодин — лише фізичне підключення.
Які дроти обов’язкові для роботи?
Мінімум — живлення: червоний (+6…30 В) і чорний (маса). Жовтий дріт запалення (DIN1) необов’язковий, але рекомендований — точніший маршрут і економія акумулятора на стоянці.
Яку SIM-картку використовувати?
Micro-SIM для мережі 2G, з вимкненим PIN. Бажано тариф для пристроїв (M2M / IoT) — дешевший і стабільніший. Звертайте увагу на покриття 2G оператора у вашому регіоні. Конкретно ми частіше радимо SIM Vodafone на річному тарифі — заплатив раз і забув на рік, із надійним сигналом у дорозі.
Що робити, якщо не вдається налаштувати або немає часу розбиратися?
Можна довірити це нам: у GPS LIFE є послуга налаштування GPS-трекерів під вашу задачу. Напишіть нам — зокрема в Telegram — і ми допоможемо з конфігурацією.
Що далі
Параметри мобільного інтернету для трекера — у статті що таке APN і як його налаштувати. Повні технічні характеристики FMB920 — в огляді моделі. А якщо ви придбали готовий комплект FMB920 KIT — налаштування вже виконано, вам потрібна лише коротка інструкція з підключення.
